Chemijos gamyklos techninės priežiūros inžinierius sprendžia nuolatinę problemą: rūgšties tiekimo linijos išcentriniai siurbliai teka liaukoje. Įprastas įpakavimas veikia kelias savaites, tada sukietėja, įtrūksta ir pradeda lašėti. Inžinieriui reikia sandarinimo tirpalo, kuris atlaikytų sieros rūgštį 80°C temperatūroje, kurį būtų galima greitai sumontuoti per trumpą techninės priežiūros laikotarpį ir kuris truks iki kito planuojamo išjungimo. Daugeliu tokių atvejų atsakymas yraPTFE pakuotė. PTFE arba politetrafluoretilenas yra fluorpolimeras, žinomas dėl savo cheminio inertiškumo, mažos trinties ir plataus temperatūros diapazono. In packing form, it provides a flexible, braided sealing element that can be cut to length and installed in a pump gland without the need for precision machining or custom gasket fabrication.
Šis vadovas skirtas pirkimų inžinieriams ir techninės priežiūros vadovams, kurie vertina PTFE pakuotę, skirtą pramoninių siurblių sandarinimui. Paaiškinsime, kaip veikia PTFE pakavimas, galimos skirtingos klasės ir konstrukcijos, eksploatacinių savybių ribas, kurias reikia žinoti, montavimo reikalavimus ir tiekėjo pasirinkimo kriterijus. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos adresuNingbo Kaxite Sealing Materials Co., Ltd.Nesvarbu, ar sandarinate išcentrinius siurblius, stūmoklinius siurblius, maišytuvus ar vožtuvus, šis vadovas padės nustatyti, ar PTFE įpakavimas yra tinkamas pasirinkimas jūsų pritaikymui ir kaip jį teisingai nurodyti.
PTFE pakuotė yra pinta sandarinimo medžiaga, pagaminta iš politetrafluoretileno pluoštų arba verpalų. Jis tiekiamas ištisinio ilgio, paprastai kvadratinio arba stačiakampio skerspjūvio, supjaustomas pagal ilgį ir apvyniojamas aplink siurblio veleną riebokšlyje. Tarpiklį suspaudžia riebokšlis, kuris prispaudžia medžiagą prie veleno ir sandariklio angos. Suspaudimas sukuria sandariklį, kuris neleidžia proceso skysčiui nutekėti išilgai veleno. PTFE įpakavimas naudojamas įvairiuose pramoniniuose siurbliuose, įskaitant išcentrinius, stūmoklinius ir rotacinius siurblius, taip pat vožtuvuose, maišytuvuose ir maišytuvuose. Žemiau esančioje lentelėje apibendrinti tipinės siurblio sandarinimo dėžės su PTFE sandarikliu komponentai.
| Komponentas | Funkcija | Medžiaga |
| Įdaru Dėžė | Talpina pakavimo žiedus | Ketaus, nerūdijančio plieno |
| Pakavimo žiedai | Suformuokite sandariklį prie veleno | PTFE pinti verpalai |
| Liaukos sekėjas | Suspaudžia pakuotę | Bronza, nerūdijantis plienas |
| Žibinto žiedas | Paskirsto nuplovimo vandenį arba tepalą | PTFE, bronza |
| Velenas | Besisukantis elementas, prie kurio sandarinamas sandariklis | Nerūdijantis plienas, lydinys |
„Kaxite“ mūsų gamykla gamina įvairių konstrukcijų PTFE įpakavimą pramoniniam siurblių sandarinimui. Mes naudojame aukštos kokybės PTFE siūlus ir pynimo technologijas, kad pagamintume lanksčią, patvarią ir chemiškai atsparią pakuotę. Mūsų inžinierių komanda gali patarti dėl tinkamos pakuotės klasės ir dydžio jūsų konkrečioms siurblio ir proceso sąlygoms.
PTFE pakuotės yra kelių rūšių ir konstrukcijų, kurių kiekviena tinka įvairioms reikmėms. Labiausiai paplitę tipai yra gryno PTFE įpakavimas, PTFE įpakavimas su tepalo impregnavimu, PTFE įpakavimas su grafitu ir PTFE įpakavimas su aramido pluoštais. Grynas PTFE įpakavimas pasižymi didžiausiu cheminiu atsparumu ir mažiausia trintimi, tačiau turi mažesnį mechaninį stiprumą ir yra linkęs į šaltą srautą esant aukštam slėgiui. PTFE įpakavimas su tepalo impregnavimu (pvz., silikonu ar mineraline alyva) pagerina lankstumą ir sumažina trintį, todėl tinka bendrosios paskirties siurblio sandarinimui. PTFE įpakavimas su grafitu pagerina šilumos laidumą ir sumažina susidėvėjimą, todėl tinkamas naudoti dideliu greičiu ir aukštoje temperatūroje. PTFE įpakavimas su aramido pluoštu pagerina mechaninį stiprumą ir atsparumą ekstruzijai, todėl tinka aukšto slėgio siurbliams. Žemiau esančioje lentelėje palyginami šie pažymiai.
| Įvertinimas | Sudėtis | Cheminis Atsparumas | Mechaninis stiprumas | Tipiškas taikymas |
| Grynas PTFE | 100% PTFE verpalai | Puikiai | Vidutinis | Cheminiai siurbliai, žemo slėgio servisas |

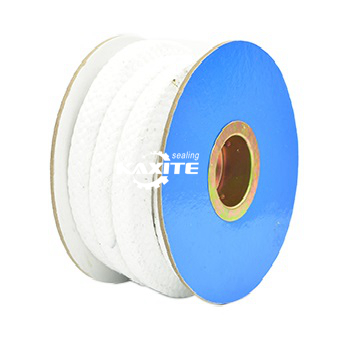

| Suteptas PTFE | PTFE + silikonas arba mineralinė alyva | Puikiai | Vidutinis | Bendrosios paskirties siurbliai, vanduo, švelnios cheminės medžiagos |
| Grafitinis PTFE | PTFE + grafitas | Puikiai | Geras | Didelio greičio, aukštos temperatūros siurbliai |
| Aramidinis PTFE | PTFE + aramido pluoštas | Geras | Puikiai | Aukšto slėgio siurbliai, srutos |
Mūsų gamykloje gaminame visų keturių rūšių PTFE pakuotes. Taip pat siūlome nestandartines konstrukcijas, tokias kaip įpakavimas su silikonine šerdimi arba įpakavimas su grafitu impregnuotu išoriniu sluoksniu. Mūsų tikslas yra suteikti klientams rūšį, kuri geriausiai atitiktų jų proceso skystį, temperatūrą, slėgį ir veleno greitį.
Nors PTFE pakuotė pasižymi puikiu cheminiu atsparumu ir maža trintimi, pirkėjai turi suprasti jo veikimo ribas. Svarbiausios ribos yra temperatūra, slėgis, veleno greitis ir cheminis suderinamumas. Temperatūros riba priklauso nuo klasės. Grynas PTFE įpakavimas gali veikti iki maždaug 260 °C, tačiau mechaninės savybės blogėja virš 150 °C. Grafitinis PTFE įpakavimas gali veikti iki 300°C temperatūroje. Slėgio riba priklauso nuo konstrukcijos. Gryno PTFE įpakavimas ribojamas iki maždaug 10 barų, o aramidinis PTFE įpakavimas gali atlaikyti iki 50 barų. Veleno greičio riba priklauso nuo sandariklio ir tepimo. Gryno PTFE pakavimo greitis ribojamas iki 10 m/s, o grafito PTFE įpakavimas gali atlaikyti iki 20 m/s. Cheminis suderinamumas paprastai yra puikus, tačiau PTFE gali paveikti išlydyti šarminiai metalai, fluoras ir kai kurie halogeninti junginiai. Toliau pateiktoje lentelėje apibendrinamos skirtingų klasių efektyvumo ribos.
| Įvertinimas | Maksimali temperatūra (°C) | Maksimalus slėgis (baras) | Maksimalus veleno greitis (m/s) | Cheminis suderinamumas |
| Grynas PTFE | 260 | 10 | 10 | Puikus (išskyrus išlydytus šarminius metalus, fluorą) |
| Suteptas PTFE | 260 | 15 | 12 | Puikiai |
| Grafitinis PTFE | 300 | 25 | 20 | Puikiai |
| Aramidinis PTFE | 280 | 50 | 15 | Geras (aramidą gali paveikti stiprios rūgštys) |
„Ningbo Kaxite Sealing Materials Co., Ltd.“ gamykla išbando mūsų PTFE pakuotę, kad patikrintų šias veikimo ribas. Taip pat teikiame taikymo gaires, kad padėtume savo klientams pasirinkti klasę, atitinkančią jų specifines sąlygas. Rekomenduojame, kad pirkėjai visada pasikonsultuotų su pakuotės gamintoju prieš naudodami PTFE pakuotę tose srityse, kurios artėja prie šių ribų.
PTFE pakuotės našumas priklauso ne tik nuo medžiagos, bet ir nuo montavimo. Netinkamas montavimas yra pagrindinė pakuotės gedimo priežastis. Pagrindiniai montavimo žingsniai yra šie: išvalykite sandarinimo dėžę, supjaustykite sandarinimo žiedus iki tinkamo ilgio, sumontuokite žiedus po vieną su teisinga orientacija ir priveržkite riebokšlio laikiklį iki tinkamo suspaudimo. Kad būtų užtikrintas kvadratinis pjūvis, sandarinimo žiedus reikia nupjauti aštriu peiliu ir įtvaru. Žiedai turi būti montuojami taip, kad įstrižainė būtų nukrypta 90 laipsnių nuo ankstesnio žiedo, sukuriant labirintinį sandariklį. Tvirtinimo laikiklis turi būti priveržiamas palaipsniui ir tolygiai, tarp reguliavimų sukant veleną. Žemiau esančioje lentelėje apibendrinami diegimo etapai ir jų svarba.
| Diegimo žingsnis | Procedūra | Svarba |
| Švari įdaru dėžutė | Nuimkite seną sandariklį, išvalykite angą ir veleną | Apsaugo nuo užteršimo ir nuotėkio takų |
| Iškirpti žiedai | Kvadratiniam pjovimui naudokite aštrų peilį ir šerdį | Užtikrina tinkamą prigludimą ir sandarumą |
| Įdiekite žiedus | Po vieną, poslinkis pjaunamas 90 laipsnių | Sukuria labirintinį antspaudą |
| Priveržkite liauką | Palaipsniui, tolygiai pasukite veleną tarp reguliavimų | Apsaugo nuo per didelio suspaudimo ir veleno susidėvėjimo |
| Įsibėgėjimas | Leiskite įpakavimui įsitaisyti ir prireikus sureguliuokite | Užtikrina ilgalaikį veikimą |
Mūsų gamykloje mes pateikiame išsamias montavimo instrukcijas su kiekvienu PTFE pakavimo užsakymu. Taip pat siūlome techninės priežiūros komandų mokymus vietoje. Mūsų tikslas yra užtikrinti, kad mūsų PTFE įpakavimas veiktų patikimai nuo pat pirmojo paleidimo ir per visą tarnavimo laiką.
Vertinant PTFE pakuotės tiekėją, reikia sutelkti dėmesį į medžiagų kokybę, gamybos galimybes, bandymus, programų palaikymą ir pristatymo našumą. Tiekėjas turi naudoti aukštos kokybės PTFE siūlus ir išlaikyti griežtą pynimo kokybės kontrolę. Jie turi turėti galimybę išbandyti pakuotės veikimą. Jie turi teikti programų palaikymą, kad padėtų klientams pasirinkti tinkamą klasę ir tinkamai ją įdiegti. Ir jie turi turėti patikimą pristatymo našumą, kad atitiktų techninės priežiūros grafikus. Žemiau esančioje lentelėje apibendrinami šie vertinimo kriterijai.
| Vertinimo kriterijus | Ko ieškoti | Kodėl tai svarbu |
| Medžiagos kokybė | Aukštos kokybės PTFE verpalai, sertifikuotos žaliavos | Užtikrina cheminį atsparumą ir ilgaamžiškumą |
| Gamybos pajėgumai | Tikslios pynimo mašinos, kokybės kontrolė | Užtikrina vienodą tankį ir matmenis |
| Testavimas | Eksploatacinių savybių patikrinimas, medžiagų patikra | Patikrina paskelbtas specifikacijas |
| Programų palaikymas | Klasių pasirinkimas, montavimo nurodymai | Užtikrina patikimą veikimą |
| Pristatymo našumas | Atsargų prieinamumas, pristatymo laikas | Išlaiko techninės priežiūros grafikus |
„Ningbo Kaxite Sealing Materials Co., Ltd.“ gamykla jau daugiau nei dešimtmetį gamina PTFE pakuotes. Naudojame aukštos kokybės PTFE siūlus ir laikomės griežtos kokybės kontrolės. Mes išbandome savo pakuotę, kad patikrintume našumą. Mes teikiame programų palaikymą ir diegimo nurodymus. Ir mes turime standartinių dydžių atsargas, kad būtų galima greitai pristatyti. Kviečiame jus įvertinti mus pagal šiuos kriterijus ir laikyti mus savo partneriu PTFE pakavimo srityje.
Šioje lentelėje pateikiami pagrindiniai mūsų PTFE pakuotės gaminio parametrai. Šis gaminys skirtas pramoniniam siurblių sandarinimui ir yra įvairių rūšių ir dydžių. Mūsų gamykla taip pat gali pagaminti individualų pakuotę, kad atitiktų konkrečius reikalavimus.
| Parametras | Specifikacijų diapazonas | Pastabos |
| Medžiaga | PTFE, grafitas PTFE, aramidinis PTFE | Pasirinkta taikyti |
| Skerspjūvis | 3 x 3 mm iki 25 x 25 mm | Galimi individualūs dydžiai |
| Temperatūros diapazonas | -100°C iki +300°C | Priklauso nuo laipsnio |
| Slėgio diapazonas | Iki 50 barų | Priklauso nuo laipsnio |
| Veleno greitis | Iki 20 m/s | Priklauso nuo laipsnio |
| pH diapazonas | 0-14 | Išskyrus išlydytus šarminius metalus |
| Tankis | 1,3–1,8 g/cm³ | Priklauso nuo konstrukcijos |
| Ilgis | 5 m - 50 m vienai ritei | Galimi individualūs ilgiai |
| MOQ | 10 kg | Dėl didelių užsakymų galima derėtis |
| Pristatymo laikas | 1-3 savaites | Priklauso nuo kiekio ir pritaikymo |
Savo gamykloje gaminame PTFE pakuotę, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti medžiagą, skerspjūvį ir ilgį, kad atitiktų jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima žaliavų patikrinimą, patikrinimą proceso metu ir galutinį patikrinimą prieš išsiuntimą. Mūsų tikslas yra pateikti savo klientams aukštos kokybės PTFE pakuotę, atitinkančią jų veikimo reikalavimus.
1 klausimas: kuo skiriasi grynas PTFE įpakavimas ir grafito PTFE pakuotė?
Atsakymas: Gryna PTFE pakuotė pagaminta iš 100% PTFE verpalų ir pasižymi didžiausiu cheminiu atsparumu bei mažiausia trintimi. Jis tinka žemo slėgio, mažo greičio programoms. Grafitinėje PTFE pakuotėje yra grafito, kuris pagerina šilumos laidumą ir mažina susidėvėjimą. Jis tinka didelės spartos, aukštos temperatūros programoms. Pasirinkimas priklauso nuo jūsų siurblio veikimo sąlygų.
2 klausimas: kaip dažnai reikia keisti PTFE pakuotę?
Atsakymas: Keitimo intervalas priklauso nuo eksploatavimo sąlygų, įpakavimo rūšies ir montavimo kokybės. Paprastai PTFE tarpiklis turi būti pakeistas, kai jis pradeda pernelyg tekėti arba kai riebokšlio laikiklis yra priveržtas iki galo. Tinkamai sumontuota, tinkamai prižiūrima pakuotė gali tarnauti nuo 6 iki 12 mėnesių, kai įprastos siurblio paslaugos. Naudojant agresyvias chemines medžiagas arba dideliu greičiu, intervalas gali būti trumpesnis.
3 klausimas: ar PTFE pakuotę galima naudoti maisto ir farmacijos siurbliuose?
Answer: Yes, PTFE packing can be used in food and pharmaceutical pumps if it is manufactured from FDA-compliant materials and is free of lubricants that are not approved for food contact. Mūsų gamykla siūlo maistinę PTFE pakuotę, atitinkančią FDA ir ES 10/2011 reikalavimus. Užsakydami nurodykite savo norminius reikalavimus.
4 klausimas: kokia yra teisinga PTFE sandarinimo riebokšlių priveržimo procedūra?
Atsakymas: riebokšlį reikia priveržti palaipsniui ir tolygiai, tarp reguliavimų sukant veleną. Pradėkite priverždami pirštais, tada priveržkite liaukos veržles po šeštadalį apsisukimo vienu metu. Paleiskite siurblį keletą minučių ir patikrinkite, ar nėra nuotėkio. Nedidelis lašėjimas (keli lašai per minutę) yra normalus susikaupusioms liaukoms ir padeda sutepti sandariklį. Jei nuotėkis yra per didelis, priveržkite riebokšlį dar šeštadaliu apsisukimo. Nepriveržkite per daug, nes tai gali sukelti per didelę trintį ir susidėvėti velenas.
5 klausimas: ar PTFE pakuotę galima naudoti su abrazyvinėmis srutomis?
Atsakymas: Standartinis PTFE įpakavimas nerekomenduojamas abrazyvinėms srutoms, nes abrazyvinės dalelės gali pažeisti PTFE pluoštus. Abrazyviniam naudojimui rekomenduojamas aramidinis PTFE sandariklis arba sustiprinta konstrukcija. Šios medžiagos užtikrina didesnį atsparumą dilimui ir ekstruzijai. Mūsų techninė komanda gali patarti, kaip geriausiai supakuoti srutas.
PTFE pakuotė yra universalus ir patikimas sandarinimo sprendimas pramoniniams siurbliams. Dėl puikaus cheminio atsparumo, mažos trinties ir plataus temperatūros diapazono jis tinka įvairiems proceso skysčiams. Tačiau jo veikimas priklauso nuo tinkamo lygio pasirinkimo, veikimo ribų supratimo ir teisingo įrengimo. „Ningbo Kaxite Sealing Materials Co., Ltd.“ gamykla turi patirties ir gali gaminti aukštos kokybės PTFE pakuotę, skirtą pačioms reikliausioms reikmėms. Naudojame aukštos kokybės medžiagas, precizišką pinimą ir griežtus bandymus, kad įsitikintume, jog mūsų pakuotė atitinka aukščiausius našumo ir patikimumo standartus.
Nesvarbu, ar sandarinate išcentrinius siurblius, stūmoklinius siurblius, maišytuvus ar vožtuvus, kviečiame susisiekti su mumis ir aptarti jūsų poreikius. Galime pateikti pavyzdžius, techninius duomenis ir pritaikytus sprendimus. Mūsų įsipareigojimas siekti kokybės ir klientų pasitenkinimo padarė mus patikimu pramoninio sandarinimo partneriu visame pasaulyje.
Susisiekite su Ningbo Kaxite Sealing Materials Co., Ltd. šiandienaptarti savo PTFE pakavimo reikalavimus ir sužinoti, kaip mūsų produktai gali pagerinti jūsų siurblio sandarinimo sistemų patikimumą.
