Aukšto slėgio dujotiekio arba naftos perdirbimo hidrokrekingo įrenginyje flanšinėse jungtyse turi būti skysčių, kurių slėgis viršija 400 barų, o temperatūra kinta nuo aplinkos iki virš 500 °C. Šią sandarinimo funkciją atliekanti tarpinė nėra minkštas, suspaudžiamas lakštas. Tai tvirtas metalinis žiedas – žiedinės jungties tarpiklis – sandarinamas mechanizmu, kuris iš esmės skiriasi nuo įprasto tarpiklio. Žiedinės jungties tarpiklis nepriklauso nuo gumos ar grafito medžiagos elastingumo. Jis priklauso nuo tikslaus išankstinio varžto įtempimo, kad tarpiklis ir flanšo griovelis susiliestų su metalu. Varžto išankstinė apkrova yra jėga, kuri suaktyvina tarpiklio sandarumą. Jei nėra pakankamai išankstinės apkrovos, žiedinės jungties tarpiklis neužsandarins. Esant per dideliam išankstiniam apkrovimui, flanšas arba tarpiklis gali būti pažeisti. Varžto išankstinė apkrova yra kritinis kintamasis, lemiantis jungties sėkmę ar nesėkmę.
Klausimas, kaip varžtų išankstinis įtempimas suaktyvina žiedinės jungties tarpiklio sandarumą, yra mechanikos ir medžiagų mokslo klausimas. Išankstinis varžto įtempimas sukuria tarpiklio tvirtinimo įtempį, todėl jis prisitaiko prie flanšo griovelio. Tarpiklio medžiaga turi būti tinkamo kietumo, kad šiek tiek deformuotųsi ir užpildytų mikroskopinius griovelio paviršiaus nelygumus. Flanšas turi būti pakankamai tvirtas, kad atlaikytų išankstinę apkrovą ir nepaleistų. Ir varžtai turi būti priveržti kontroliuojamu būdu, kad būtų užtikrintas vienodas apkrovos pasiskirstymas aplink žiedą. Šiame straipsnyje bus nagrinėjama varžtų išankstinio įtempimo mechanika, žiedinės jungties tarpiklio konstrukcija, tarpiklio kietumo vaidmuo ir praktiniai svarstymai siekiant patikimo sandarinimo. Taip pat pateiksime išsamias specifikacijasŽiedinių jungčių tarpinėsiš mūsų gamyklos Ningbo Kaxite Sealing Materials Co., Ltd.

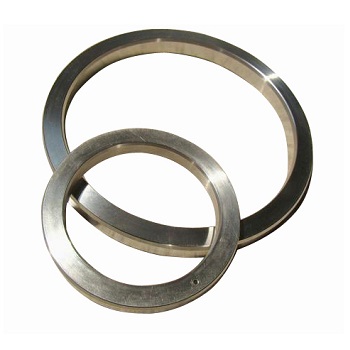

Žiedinės jungties tarpiklis yra metalinis sandarinimo elementas, naudojamas aukšto slėgio ir aukštos temperatūros flanšinėse jungtyse. Paprastai jis pagamintas iš tvirto metalinio žiedo, kurio skerspjūvis yra ovalus arba aštuonkampis. Tarpiklis suprojektuotas taip, kad tilptų į tiksliai apdirbtą griovelį flanšo paviršiuje. Kai flanšai sujungiami varžtais, tarpiklis suspaudžiamas tarp dviejų griovelių, sukuriant metalo ir metalo sandariklį. Žiedinės jungties tarpiklio sandarinimo mechanizmas skiriasi nuo minkštos tarpinės sandarinimo mechanizmo. Minkšta tarpinė sandarina prisitaikydama prie flanšo paviršiaus ir užpildydama mikroskopinius nelygumus. Žiedinės jungties tarpiklis užsandarina šiek tiek deformuodamas metalą ir sukurdamas linijinį kontaktą su grioveliu. Sąlyčio įtempis sąlyčio linijoje yra itin didelis, o tai sukuria sandarumą net esant labai dideliam slėgiui. Žemiau esančioje lentelėje apibendrinamos pagrindinės žiedinio jungties tarpiklio charakteristikos.
| Funkcija | Aprašymas |
| Medžiaga | Minkšta geležis, anglinis plienas, nerūdijantis plienas, Monel, Inconel |
| Skerspjūvis | Ovalios arba aštuonkampės |
| Sandarinimo mechanizmas | Metalo-metalo linijos kontaktas |
| Slėgio įvertinimas | Iki 10 000 psi (690 barų) ir daugiau |
| Temperatūros įvertinimas | -200°C iki +850°C (priklausomai nuo medžiagos) |
| Standartai | API 6A, ASME B16.20 |
Kaxite mūsų gamykla gamina įvairių medžiagų ir dydžių žiedinių jungčių tarpiklius, kad atitiktų pačių reikliausių pritaikymų reikalavimus. Naudojame tikslų apdirbimą, kad įsitikintume, jog tarpiklių matmenys yra tikslūs ir paviršiaus apdaila yra teisinga. Mūsų tarpinės yra sertifikuotos pagal API 6A ir ASME B16.20 standartus, užtikrinant, kad jos atitinka aukščiausius kokybės ir patikimumo lygius.
Varžtų išankstinė apkrova yra įtempimas, kuris susidaro varžtuose juos priveržus. Tai jėga, kuri suspaudžia flanšus ir suspaudžia tarpiklį. Be išankstinio varžto įtempimo flanšai nebūtų laikomi kartu, o tarpiklis nebūtų suspaustas. Varžto išankstinė apkrova suaktyvina žiedinės jungties tarpiklio sandarumą. Priveržus varžtus, išankstinės apkrovos jėga per flanšus perduodama tarpikliui. Tarpiklis prispaudžiamas prie griovelio, sukuriant didelio įtempimo kontaktą, kuris užsandarina jungtį. Išankstinės apkrovos dydis lemia tarpiklio tvirtinimo įtempį, o tai savo ruožtu lemia sandariklio kokybę. Jei išankstinė apkrova yra per maža, sėdynės įtempis bus nepakankamas ir jungtis nutekės. Jei išankstinė apkrova yra per didelė, flanšas arba tarpiklis gali nusileisti ir taip pat sukelti nuotėkį. Varžto išankstinė apkrova turi būti kruopščiai apskaičiuota ir kontroliuojama, kad būtų užtikrintas patikimas sandarinimas. Toliau pateiktoje lentelėje parodytas ryšys tarp išankstinio varžto įtempimo ir tarpiklio lizdo įtempio.
| Varžto išankstinė apkrova (kN) | Tarpiklio sėdynės įtempis (MPa) | Sandarinimo našumas |
| 50 | 100 | Nepakankamas; tikėtina, kad nutekės |
| 100 | 200 | Ribinis; gali nutekėti esant slėgiui |
| 150 | 300 | Geras; patikimas sandariklis |
| 200 | 400 | Puikus; optimalus sandarinimas |
| 250 | 500 | Per didelis; flanšo nutekėjimo rizika |
Mūsų gamykloje klientams pateikiame išsamias žiedinių jungčių tarpiklių varžtų tvirtinimo rekomendacijas. Nurodome reikiamą varžtų išankstinį įtempimą, priveržimo būdą ir tepimo reikalavimus. Mūsų inžinierių komanda gali padėti apskaičiuoti tinkamą išankstinę apkrovą jūsų konkrečiam flanšo ir tarpiklio deriniui. Jei reikia, taip pat siūlome techninę pagalbą vietoje.
Žiedinės jungties tarpiklio kietumas yra esminis jos sandarinimo veiksnys. Tarpiklis turi būti pakankamai minkštas, kad šiek tiek deformuotųsi esant varžto išankstinei apkrovai, kad atitiktų flanšo griovelį ir sukurtų sandariklį. Tačiau jis taip pat turi būti pakankamai kietas, kad atsispirtų ekstruzijai ir išlaikytų formą esant aukštam slėgiui. Tarpiklio kietumą lemia medžiaga, iš kurios jis pagamintas. Minkšta geležis yra minkštiausia ir dažniausiai naudojama medžiaga. Jis tinka žemo slėgio ir žemos temperatūros darbams. Anglies plienas yra kietesnis ir naudojamas aukštesniam slėgiui. Nerūdijantis plienas yra dar kietesnis ir atsparus korozijai. Monel ir Inconel naudojami reikliausioms reikmėms, kur reikalingas didelis stiprumas ir atsparumas korozijai. Žemiau esančioje lentelėje apibendrintas įprastų žiedinių jungčių tarpiklių medžiagų kietumas ir tipinis pritaikymas.
| Medžiaga | Kietumas (HB) | Maksimalus slėgis (baras) | Tipiškas taikymas |
| Minkšta geležis | 90–120 | 100 | Žemo slėgio vanduo, garai |
| Anglies plienas | 120–150 | 250 | Nafta ir dujos, bendroji pramonė |
| Nerūdijantis plienas 304 | 150–180 | 400 | Chemija, naftos chemija |
| Nerūdijantis plienas 316 | 150–180 | 400 | Korozinė aplinka |
| Monel | 150-200 | 500 | Aukštos temperatūros jūros vanduo |
| Inconel | 180–250 | 690 | Aukšta temperatūra, aukštas slėgis |
AtNingbo Kaxite Sealing Materials Co., Ltd.Mes gaminame žiedinių jungčių tarpiklius iš visų šių medžiagų. Taip pat siūlome įvairių kietumo lygių kiekvienoje medžiagoje, kad tiktų įvairioms reikmėms. Mūsų inžinierių komanda gali padėti jums pasirinkti tinkamą medžiagą ir kietumą pagal jūsų konkrečius reikalavimus.
Flanšo griovelis yra flanšo paviršiaus įduba, į kurią įdedamas žiedinės jungties tarpiklis. Griovelio matmenys ir paviršiaus apdaila yra labai svarbūs tarpiklio sandarumui. Griovelis turi būti apdirbtas iki tikslių leistinų nuokrypių, siekiant užtikrinti, kad tarpiklis būtų tinkamai pritvirtintas ir kad kontaktinis įtempis būtų vienodas. Griovelio kampas, griovelio gylis ir griovelio plotis turi įtakos sandarinimo našumui. Griovelio paviršiaus apdaila turi būti pakankamai lygi, kad tarpinė deformuotųsi ir užpildytų mikroskopinius nelygumus, bet ne tokia lygi, kad tarpiklis negalėtų suimti paviršiaus. Žemiau esančioje lentelėje apibendrinti pagrindiniai standartinių žiedinių jungčių tarpiklių griovelių parametrai.
| Parametras | Specifikacija | Svarba |
| Griovelio kampas | 23° ± 1° (ovalus); 23° ± 1° (aštuonkampis) | Užtikrina tinkamą sėdėjimą ir kontaktą |
| Griovelio gylis | Pagal API 6A / ASME B16.20 | Užtikrina, kad tarpiklis būtų visiškai užfiksuotas |
| Griovelio plotis | Pagal API 6A / ASME B16.20 | Užtikrina, kad tarpiklis tinka be per didelio tarpo |
| Paviršiaus apdaila (Ra) | 1,6–3,2 µm | Leidžia tarpikliui suimti ir užsandarinti |
| Plokštumas | 0,05 mm 100 mm | Užtikrina vienodą kontaktinį įtampą |
Mūsų gamykloje galime suteikti techninę pagalbą flanšo griovelių projektavimo ir apdirbimo klausimais. Taip pat siūlome griovelių tikrinimo paslaugą, kad patikrintume, ar griovelis atitinka taikomo standarto reikalavimus. Tai svarbu, nes susidėvėjęs ar pažeistas griovelis gali neleisti tinkamai užsandarinti net naujos tarpinės.
Varžtų išankstinės apkrovos apskaičiavimas yra svarbus žingsnis kuriant ir surenkant žiedinės jungties tarpiklio jungtį. Išankstinė apkrova turi būti pakankama, kad būtų sukurtas reikiamas tarpiklio tvirtinimo įtempis, bet ne toks didelis, kad atleistų flanšą arba varžtus. Skaičiuojant atsižvelgiama į tarpiklio tvirtinimo įtempį, flanšo matmenis, varžto dydį ir medžiagą bei darbinį slėgį ir temperatūrą. Išankstinė apkrova paprastai apskaičiuojama naudojant ASME katilo ir slėginio indo kodą arba lygiavertį standartą. Apskaičiavus išankstinę apkrovą, ji turi būti kontroliuojama ant varžtų. Paprastai tai atliekama naudojant sukimo momento veržliaraktį arba hidraulinį įtempiklį. Norint užtikrinti vienodą apkrovos pasiskirstymą, reikia laikytis priveržimo modelio. Žemiau esančioje lentelėje apibendrinami pagrindiniai varžtų išankstinio įtempimo veiksmai.
| Žingsnis | Veiksmas | Tikslas |
| 1 | Išvalykite ir patikrinkite flanšą ir griovelį | Įsitikinkite, kad nėra nuolaužų ar pažeidimų |
| 2 | Sutepkite varžtus ir veržlių paviršius | Sumažinkite trintį ir užtikrinkite pastovią išankstinę apkrovą |
| 3 | Varžtus priveržkite žvaigždute iki 30 % tikslinio sukimo momento | Uždėkite tarpiklį ir sulygiuokite flanšus |
| 4 | Varžtus priveržkite žvaigždute iki 60 % tikslinio sukimo momento | Palaipsniui suspauskite tarpiklį |
| 5 | Varžtus priveržkite žvaigždute iki 100 % tikslinio sukimo momento | Pasiekite galutinį išankstinį įkėlimą |
| 6 | Patikrinkite sukimo momentą po 24 valandų | Kompensuokite šliaužimą ir atsipalaidavimą |
„Ningbo Kaxite Sealing Materials Co., Ltd.“ savo klientams pateikiame išsamias žiedinių jungčių tarpiklių tvirtinimo varžtais procedūras. Taip pat siūlome mokymus ir pagalbą vietoje, kad įsitikintume, jog išankstinis įkėlimas yra tinkamai pritaikytas. Mūsų tikslas – padėti klientams kiekvieną kartą pasiekti patikimą sandarinimą.
Pagrindinės žiedinės jungties tarpiklio specifikacijos apima tarpiklio dydį, slėgio klasę, medžiagą, skerspjūvio tipą ir kietumą. Žemiau esančioje lentelėje pateikiama tipiškų mūsų žiedinių jungčių tarpiklių specifikacijų santrauka.
| Specifikacija | Diapazonas | Pastabos |
| Dydis | 1/2" iki 36" | Pagal API 6A / ASME B16.20 |
| Slėgio klasė | Nuo 150 iki 2500 klasės | Taip pat API 6A slėgis |
| Medžiaga | Minkšta geležis, anglinis plienas, SS304, SS316, Monel, Inconel | Pasirinkta pagal paraišką |
| Skerspjūvio tipas | Ovalus (R), aštuonkampis (RX), didelio našumo (BX) | Parenkama pagal slėgį ir griovelį |
| Kietumas | Pagal medžiagų standartą | Pasirinkta pagal flanšo medžiagą |
| Paviršiaus apdaila | Ra 1,6–3,2 µm | Užtikrina tinkamą sėdėjimą |
| Standartai | API 6A, ASME B16.20, DIN 2693 | Atitikimas tarptautiniams standartams |
Savo gamykloje mes gaminame žiedinių jungčių tarpiklius, kad atitiktų šias specifikacijas ir dar daugiau. Galime pritaikyti tarpiklį, kad jis atitiktų konkrečius projekto reikalavimus, įskaitant specialias medžiagas, specialius dydžius ir specialius skerspjūvius. Mūsų inžinierių komanda gali padėti atrankos procese ir pateikti išsamius techninius jūsų projekto duomenis.
1 klausimas: kokia yra rekomenduojama žiedinės jungties tarpiklio varžto išankstinė apkrova?
Atsakymas: Rekomenduojama išankstinė varžto apkrova priklauso nuo tarpiklio dydžio, slėgio klasės, tarpiklio medžiagos ir flanšo medžiagos. Paprastai jis apskaičiuojamas naudojant ASME katilo ir slėginio indo kodą arba lygiavertį standartą. Išankstinė apkrova turi būti pakankama, kad būtų sukurtas reikiamas tarpiklio tvirtinimo įtempis, nepaleisdamas flanšo ar varžtų. „Ningbo Kaxite Sealing Materials Co., Ltd.“ pateikia išsamias rekomendacijas dėl kiekvienos žiedinės jungties tarpinės.
2 klausimas: ar galima pakartotinai naudoti žiedo jungties tarpiklį?
Atsakymas: Apskritai žiedinės jungties tarpinės neturėtų būti naudojamos pakartotinai. Suspaudus tarpiklį, ji plastiškai deformuojasi, kad atitiktų griovelį. Ši deformacija yra nuolatinė, o tarpiklis nebegrįš į pradinę formą. Pakartotinai naudojant žiedinės jungties tarpiklį, gali atsirasti nuotėkis, nes antrą kartą sandariklis tinkamai neužsandarins. Pramonės standartas yra pakeisti tarpiklį kiekvieną kartą atidarius jungtį. Mūsų gamykla rekomenduoja kiekvienam surinkimui naudoti naują tarpiklį.
3 klausimas: kuo skiriasi ovalios ir aštuonkampės žiedinės jungties tarpinės?
Atsakymas: Ovali tarpinė (R tipo) yra suapvalinto skerspjūvio ir naudojama standartinėse srityse. Aštuonkampis tarpiklis (RX tipo) turi plokščią skerspjūvį, kuris užtikrina efektyvesnį sandarinimą esant didesniam slėgiui. Aštuonkampei tarpinei reikalingas kitoks griovelio dizainas nei ovalios tarpinės. Pasirinkimas tarp dviejų priklauso nuo slėgio klasės ir flanšo griovelio. Mūsų inžinierių komanda gali padėti pasirinkti tinkamą jūsų programos tipą.
4 klausimas: kaip sužinoti, ar mano žiedo jungties tarpiklis nesandarus?
Atsakymas: Nesandarios žiedinės jungties tarpinės požymiai yra matomas skystis arba dujos, išeinančios iš jungties, sumažėjęs sistemos slėgis ir girdimas šnypštimas. Jei įtariate nuotėkį, jungtis turi būti sumažinta nuo slėgio ir nedelsiant apžiūrėti. Turi būti pakeista tarpinė ir patikrinta, ar nepažeistas flanšo griovelis. Nuotėkis gali būti pavojingas, ypač esant aukšto slėgio arba toksiškoms eksploatavimo priemonėms, todėl jų niekada nereikėtų ignoruoti.
5 klausimas: koks yra teisingas žiedinės jungties tarpiklio flanšo priveržimo modelis?
Atsakymas: teisingas priveržimo raštas yra žvaigždės raštas, kai varžtai priveržiami kryžmine seka. Varžtai turi būti priveržti keliais etapais, paprastai 30%, 60% ir 100% tikslinio sukimo momento. Taip užtikrinama, kad tarpiklis būtų tolygiai suspaustas, o flanšai liktų lygiagrečiai. Po pirminio priveržimo po 24 valandų reikia patikrinti sukimo momentą, kad būtų kompensuotas šliaužimas ir atsipalaidavimas. „Ningbo Kaxite Sealing Materials Co., Ltd.“ pateikia išsamias žiedinių jungčių tarpiklių priveržimo procedūras.
Varžto išankstinė apkrova yra jėga, kuri suaktyvina žiedinės jungties tarpiklio sandarumą. Be pakankamo išankstinio apkrovimo tarpiklis negali deformuotis ir sukurti didelio įtempimo kontakto, reikalingo aukšto slėgio ir aukštos temperatūros jungtims sandarinti. Varžto išankstinė apkrova turi būti kruopščiai apskaičiuota, pritaikyta ir kontroliuojama, kad būtų užtikrintas patikimas sandarinimas. Tarpiklio medžiaga, flanšo griovelis ir varžtų sujungimo procedūra turi įtakos sandarinimui. Ningbo Kaxite Sealing Materials Co., Ltd., mūsų gamykla turi patirties ir patirties gaminti žiedinių jungčių tarpiklius, atitinkančius pačius reikliausius reikalavimus. Naudojame aukštos kokybės medžiagas, tiksliai apdirbame ir atliekame griežtus bandymus, siekdami užtikrinti, kad kiekviena mūsų gaminama tarpinė veiktų patikimai. Taip pat teikiame visapusišką techninę pagalbą, kad padėtume savo klientams sėkmingai užplombuoti.
Nesvarbu, ar kuriate naują aukšto slėgio sistemą, ar prižiūrite esamą, kviečiame susisiekti su mūsų technine komanda ir aptarti jūsų poreikius. Galime pateikti gaminio specifikacijas, varžtų tvirtinimo rekomendacijas ir pagalbą vietoje. Dėl mūsų įsipareigojimo siekti kokybės ir klientų pasitenkinimo esame patikimi sandarinimo sistemų partneriai visame pasaulyje.
Susisiekite su Ningbo Kaxite Sealing Materials Co., Ltd. šiandienkad aptartumėte žiedinių jungčių tarpiklių reikalavimus ir sužinotumėte, kaip mūsų produktai gali užtikrinti patikimą sandarinimą jūsų reikliausiose srityse.
