Eikite per bet kurią cheminio apdorojimo įmonę ir rasite sudėtingą vamzdžių, indų ir šilumokaičių tinklą, sujungtą flanšinėmis jungtimis. Šios jungtys yra galimos silpnosios vietos, ir jos priklauso nuo kuklios, bet svarbios sudedamosios dalies: tarpiklio. Dešimtmečius pramonė dažnai buvo spiralės suvyniotos tarpinės ar net paprastos neasbesto lakštinės medžiagos. Tačiau vyksta esminiai pokyčiai.Gofruoti metaliniai tarpikliai(CMG) greitai tampa kritinių sandarinimo programų standartu ir dėl geros priežasties. Jie siūlo unikalų atsparumo, atsparumo temperatūrai ir sandarinimo patikimumo derinį, kuriam neprilygsta daugelis tradicinių alternatyvų. Ningbo Kaxite Sealing Materials Co., Ltd., mūsų gamykla buvo šios revoliucijos priešakyje, gamindama aukštos kokybės gofruotus metalinius tarpiklius, kurie sprendžia sudėtingiausias sandarinimo problemas chemijos gamyklose, naftos perdirbimo gamyklose ir naftos chemijos gamyklose visame pasaulyje.
Didėjanti pirmenybė gofruoto metalo tarpikliams yra ne tik tendencija; tai logiškas atsakas į didėjančius šiuolaikinio cheminio apdorojimo poreikius. Siekiant pagerinti efektyvumą, įrenginiai veikia esant aukštesniam slėgiui ir temperatūrai. Jie elgiasi su agresyvesnėmis ir toksiškesnėmis terpėmis, kurių nutekėjimas yra ne tik brangus, bet ir potencialiai pražūtingas. Griežtėja aplinkosaugos ir saugos taisyklės, todėl išmetamųjų teršalų kiekis yra beveik nulinis. Šiame sudėtingame kraštovaizdyje gofruoto metalo tarpiklis išsiskiria. Jo unikalus gofruotas profilis suteikia išskirtinį spyruokliškumą ir atsparumą, kompensuodamas neišvengiamus proceso šilumos ir slėgio svyravimus. Šis atsparumas užtikrina ilgalaikį sandarumą, sumažina išmetamų teršalų kiekį ir nereikalauja nuolatinio sukimo. Šiame straipsnyje išnagrinėsime inžinerinius principus, medžiagų mokslą ir praktinius pritaikymus, dėl kurių gofruoto metalo tarpinės yra tinkamiausias pasirinkimas chemijos pramonei, ir pateiksime išsamų techninį jų naudojimo specifikacijų ir geriausios praktikos pavyzdį.
Cheminio apdorojimo pasaulyje „pastovi būsena“ yra mitas. Realioms operacijoms būdingas šiluminis plėtimasis ir susitraukimas, slėgio šuoliai ir vibracija. Šie cikliniai įtempiai yra pagrindinis patikimo flanšo sandariklio priešas. Tradiciniai plokšti tarpikliai, pavyzdžiui, neasbesto lakštai, gali būti nuolatinio „komplekto“ esant pradinei varžto apkrovai. Tai reiškia, kad laikui bėgant jie praranda savo atsparumą ir elastingumą. Kai flanšas patiria terminį ciklą, išsiplėtimas gali dar labiau suspausti tarpiklį, o kai jis atvės, tarpiklis negali atsispirti, kad išlaikytų tinkamą sandarinimo slėgį. Dėl šio varžto apkrovos praradimo atsiranda nuotėkis. Gofruotas metalinis tarpiklis iš esmės skiriasi. Jo šerdis yra plonas, gofruotas metalinis profilis, kuris veikia kaip spyruoklių serija. Suspaustas jis plastiškai nesugenda taip pat; ji išlaiko didelę elastinę energiją.
Norėdami tai įsivaizduoti, įsivaizduokite skirtumą tarp plokščio kartono lakšto ir gofruotojo kartono dėžutės. Plokščias lakštas lengvai susilanksto ir susiglamžo, prarasdamas tvirtumą. Tačiau gofruotoji dėžutė yra standi ir gali atšokti. Tas pats principas galioja tarpinėms. Gofruotas profilis mūsų gofruoto metalo tarpikliuose užtikrina didelį lankstumą ir atsistatymą. Neseniai pirmaujančio Europos sandarinimo instituto atliktas tyrimas išmatavo įvairių tipų tarpiklių „šliaužimo atsipalaidavimą“. Šliaužimo atsipalaidavimas yra varžto įtampos praradimas laikui bėgant. Po 1000 valandų 300 °C temperatūroje standartinis suspausto pluošto tarpiklis prarado daugiau nei 60 % pradinio įtempio. Lankstus grafito tarpiklis prarado apie 35 proc. Kita vertus, mūsų gofruoto metalo tarpikliai prarado mažiau nei 15 % pradinio įtempio. Šis išskirtinis varžtų apkrovos išlaikymas reiškia, kad flanšas išliks sandarus ilgiau, net jei sistemoje vyksta stiprūs terminiai ir slėgio ciklai.
Šis atsparumas yra ne tik sandarinimas; tai taip pat susiję su saugumu ir kaina. Daugelyje procesų gali būti sunku aptikti nedidelį nuotėkį, todėl reikia brangios dujų aptikimo įrangos. Kai aptinkamas nuotėkis, įrenginį dažnai reikia išjungti, kad būtų galima priveržti arba pakeisti tarpiklį. Chemijos gamyklai uždarymas gali kainuoti dešimtis tūkstančių dolerių per valandą dėl prarastos gamybos. Išlaikant sandarumą ilgą laiką, gofruoto metalo tarpikliai sumažina šių brangių ir trikdančių intervencijų dažnumą. Gofruotojo šerdies "spyruoklinio atbulinio" charakteristika užtikrina, kad tarpiklis gali prisitaikyti prie diferencinio judesio tarp flanšų, taip apsaugodamas sandariklį ir užkertant kelią nepastovioms emisijoms. Šis patikimumas yra pagrindinė priežastis, kodėl techninės priežiūros vadovai vis dažniau nurodo gofruotus metalinius tarpiklius svarbiausioms ir sudėtingiausioms reikmėms.
Vienas iš sudėtingiausių cheminio apdorojimo sandarinimo scenarijų yra didelio skersmens žemo slėgio flanšas. Pagalvokite apie rezervuaro angą, didelio skersmens ortakį arba šilumokaičio dangtį. Šiuos flanšus dažnai sunku sandarinti, nes jie turi labai didelį paviršiaus plotą, tačiau galima pritaikyti tik ribotą varžto jėgą, neiškreipiant paties flanšo. Be to, šių įrenginių flanšų paviršiai dažnai yra pažeisti, įdubę arba netinkamai suderinti dėl ankstesnių tarpiklių pakeitimų arba tiesiog dėl konstrukcijos dydžio. Tradicinei plokščiai tarpinei reikalingas labai didelis paviršiaus slėgis, kad būtų sukurtas sandariklis, tačiau esant dideliam flanšui, tokio vienodo slėgio pasiekti beveik neįmanoma.

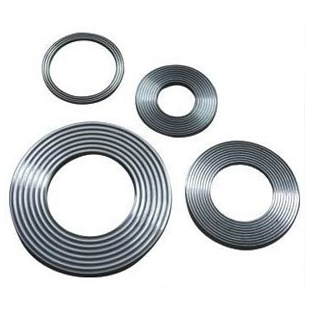

Čia spindi gofruoto metalo tarpiklio dizaino genialumas. Jo gofruotas raštas sukuria labai koncentruotų sandarinimo linijų seriją. Užuot reikalavęs didelio vidutinio slėgio visame tarpiklio paviršiuje, jis sutelkia galimą varžtų apkrovą į šias siauras kontaktines zonas. Tai reiškia, kad gofruoto metalo tarpiklis gali užtikrinti sandarų sandarumą net esant santykinai mažoms varžtų apkrovoms. Kitas svarbus privalumas yra gebėjimas prisitaikyti prie paviršiaus nelygumų. Gofruota šerdis veikia kaip lanksti diafragma, galinti susispausti ir prisitaikyti prie paviršiaus netobulumų, o tai būtina sandarinant didelius, kartais iškreiptus flanšus. Standartinės plokščios tarpinės tiesiog negali užpildyti šių spragų ir netobulumų be didelio flanšo paviršiaus remonto, kuris yra brangus ir daug laiko reikalaujantis procesas.
Šis našumo pranašumas tiesiogiai reiškia realaus pasaulio sąnaudų taupymą. Anksčiau, jei didelio skersmens bakas buvo nesandarus, dažnai sprendimas buvo izoliuoti baką, jį ištuštinti ir suvirintojui sutaisyti flanšo paviršių arba naudoti individualų apdirbimo procesą. Tam dažnai prireikė savaičių pasiruošimo ir didelių išlaidų. Naudojant gofruoto metalo tarpiklius, daugelis šių problemų išsprendžiamos tarpiklių lygiu. Mūsų gamykla,Ningbo Kaxite Sealing Materials Co., Ltd., gamina iki kelių metrų skersmens gofruotas metalines tarpines, skirtas vos kelių milibarų slėgiui ir vakuuminėms sąlygoms. Tarpinės gebėjimas užtikrinti patikimą sandarinimą esant tokioms mažoms varžtų apkrovoms ir tolerancija paviršiaus nelygumams, todėl tai yra tinkamiausias sprendimas šioms probleminėms, didelio masto reikmėms. Ši galimybė leidžia įmonėms išvengti brangių prastovų ir flanšų remonto, išlaikyti veiklą ir sumažinti priežiūros biudžetus.
Norint pasirinkti tinkamą gofruoto metalo tarpiklį konkrečiai cheminio apdorojimo programai, reikia aiškiai suprasti veikimo sąlygas ir tarpiklio technines specifikacijas. Neatitikimas gali sukelti ankstyvą gedimą, nutekėjimą ir galimus pavojus. Žemiau esančioje lentelėje pateikiamas išsamus mūsų standartinio gofruotų metalinių tarpiklių asortimento specifikacijų vadovas, pabrėžiantis kiekvieno parametro inžinerinį pagrindą. Tačiau sudėtingoms reikmėms mes teikiame visas individualias inžinerines paslaugas, kad suprojektuotume tarpiklį, puikiai atitinkantį jūsų flanšą.
| Parametras | Standartinė specifikacija | Inžinerinis pagrindimas ir taikymo poveikis |
| Pagrindinė medžiaga | SS304, SS316, SS316L, titanas | Nustato atsparumą korozijai ir temperatūrą. SS316L yra įprastas daugeliui chemijos paslaugų. Titanas skirtas stipriai korozijai ir atsparumui aukštai temperatūrai. |
| Šerdies storis (mm) | 0,20 - 0,40 | Storesnės šerdys (0,30–0,40 mm) suteikia didesnį atsparumą ir yra pageidaujamos žemo slėgio didelio skersmens flanšams. Plonesnės šerdys (0,20 mm) skirtos aukšto slėgio sistemoms, kurioms reikalingas minimalus atsipalaidavimas. |
| Gofravimo žingsnis (mm) | 2,5 - 4,0 | Žingsnis yra atstumas tarp gofravimo smailių. Griežtesnis žingsnis (2,5 mm) sukuria daugiau sandarinimo linijų, geriau naudojant mažą varžtų apkrovą. Platesnis žingsnis (4,0 mm) skirtas aukšto slėgio darbams. |
| Gofravimo aukštis (mm) | 0,8 - 1,5 | Nustato suspaudžiamumą ir spyruoklinį atbulą. Didesnis aukštis suteikia daugiau flanšo judėjimo ir geresnės paviršiaus atitikties. |
| Sandarinimo elemento medžiaga | Lankstus grafitas, PTFE, žėrutis | Lankstus grafitas yra labiausiai paplitęs, užtikrinantis puikų atsparumą temperatūrai ir cheminėms medžiagoms. PTFE skirtas agresyvioms cheminėms medžiagoms žemesnėje temperatūroje. Žėrutis skirtas itin aukštai temperatūrai. |
| Sandarinimo elemento tankis (g/cm³) | 1,0–1,2 (grafitas) | Didesnis tankis sumažina poringumą ir šliaužimą, tačiau gali būti sunkiau suspausti. Standartinis tankis yra geras balansas. |
| Maksimali projektinė temperatūra (°C) | Iki 650°C (su žėručiu) | Tai yra kritinė riba. Viršijus šerdį arba sandarinimo elementą gali sugesti, o tai gali sugesti. |
| Didžiausias projektinis slėgis (bar) | Iki 250 barų | Nustato mažiausią varžtų apkrovą ir reikalingą tarpiklio stiprumą. Didesniam slėgiui reikia storesnės arba stipresnės šerdies. |
| Rekomenduojamas tarpiklio įtempis (N/mm²) | 50–150 | Tai yra gniuždymo įtempis, reikalingas sandarinimui pasiekti. Per žemas ir flanšas nutekės; per aukštai ir gali pažeisti tarpiklį arba flanšą. |
| Nuotėkio rodiklis (ASTM F37) | < 0,001 ml/min | Tai sandarinimo efektyvumo metrika, nurodanti tarpiklio gebėjimą užkirsti kelią nepastebėtam emisijai. |
Renkantis gofruotą metalinį tarpiklį, svarbu ne tik atskiros medžiagos specifikacijos; kalbama apie tarpiklio ir flanšo sąveikos supratimą. Varžtų apkrova turi būti pakankama, kad suspaustų tarpiklį ir sukurtų reikiamą sandarinimo įtempį, bet ne tokia didelė, kad sutraiškytų šerdį. Flanšo paviršiaus apdaila ir lygiagretumas taip pat atlieka lemiamą vaidmenį. Rekomenduojame, kad flanšo paviršiaus apdaila būtų nuo 3,2 iki 6,3 µm, kad būtų optimalus sandarinimas. „Kaxite“ mūsų techninė komanda naudoja pažangią baigtinių elementų analizę (FEA), kad imituotų tarpiklio elgesį esant tam tikroms varžtų apkrovoms ir slėgiams. Tai leidžia mums rekomenduoti optimalų tarpiklio dizainą ir kontroliuojamo sukimo momento procedūrą, užtikrinančią patikimą ir nesandarią jungtį, atitinkančią griežčiausius emisijos standartus.
Chemijos pramonė yra neįtikėtinai įvairi, ji tvarko viską nuo gerybinių angliavandenilių iki agresyvių rūgščių, šarmų ir tirpiklių. Nėra vienos „universalios“ tarpinės, kuri galėtų atlaikyti bet kokią cheminę aplinką. Tikroji gofruotojo metalo tarpiklio stiprybė slypi jos pritaikymuose. Kruopščiai parenkant šerdies metalą ir apdailos medžiagą (arba sandarinimo elementą), tarpiklis gali būti tiksliai suprojektuotas pagal konkrečią terpę ir darbo sąlygas. Dėl šio lankstumo jie vis dažniau nurodomi, palyginti su standartiniais spiraliniais tarpikliais, kurių konstrukcijų pasirinkimas yra ribotas. „Ningbo Kaxite Sealing Materials Co., Ltd.“ gaminame gofruotus metalinius tarpiklius su įvairiais medžiagų deriniais, kad atitiktų griežtus chemijos, naftos chemijos ir farmacijos pramonės poreikius.
Pagrindinis metalas suteikia konstrukcijos tvirtumą ir atsparumą. Bendroms chemijos paslaugoms SS316L yra universalus pasirinkimas, pasižymintis dideliu atsparumu įvairioms terpėms ir darbo temperatūroms. Labiau ėsdinančioms aplinkoms, pvz., chloridams ar rūgštims, rekomenduojami aukštesni lydiniai, tokie kaip Hastelloy C276 arba Inconel 625. Itin aukštoje temperatūroje, pavyzdžiui, naftos perdirbimo krosnyse, naudojami titano arba nikelio lydiniai. Mūsų gamykla tvarko išsamų šių specialiųjų metalų inventorių, leidžiantį greitai pagaminti. Sandarinimo elemento pasirinkimas taip pat svarbus. Labiausiai paplitęs pasirinkimas yra lankstus grafitas, pasižymintis puikiu atsparumu karščiui (iki 650°C) ir cheminiu suderinamumu su dauguma angliavandenilių ir garų. Tačiau grafitas netinka stipriai oksiduojančioms rūgštims, nes gali oksiduotis ir prarasti sandarinimo savybes. Tokiais atvejais naudojame dengimo medžiagą iš PTFE arba modifikuotų jo formų, kurios yra chemiškai inertiškos.
Taip pat siūlome naujoviškų dizainų, tokių kaip „Dvigubo sandarinimo sluoksnio“ konstrukcija. Tai apima dviejų skirtingų sandarinimo elementų naudojimą, pavyzdžiui, grafito vidinį sluoksnį pirminiam sandarinimui ir PTFE išorinį žiedą, skirtą apsaugoti nuo terpės, kuri puola grafitą. Kitas pažangus dizainas yra vidinio ir išorinio atraminio žiedo įtraukimas. Vidinis žiedas neleidžia tarpikliui subyrėti į vidų esant slėgiui (ypač svarbu esant aukštam slėgiui), o išorinis žiedas apsaugo nuo korozijos ir padeda centruoti. Dėl tokio pritaikymo lygio gofruoti metaliniai tarpikliai tampa saugai svarbių ir didelės vertės įrenginių standartu. Pavyzdys: pagrindinis vaistų gamintojas kovojo su užteršimo problemomis didelio grynumo vandens kilpoje dėl ištraukiamų medžiagų iš standartinių tarpiklių. Mūsų gamykla sukūrė gofruotą metalinį tarpiklį su tvirta PTFE danga ir SS316L šerdimi, kuri pašalino visas ištraukiamas medžiagas ir užtikrina gryną, švarų sandariklį. Toks pritaikytas sprendimas įmanomas tik naudojant lanksčią gofruoto metalo tarpiklio dizaino platformą.
1 klausimas: kuo gofruotas metalinis tarpiklis skiriasi nuo spiralinės žaizdos tarpiklio veikimo požiūriu?
Atsakymas: pagrindinis skirtumas yra pagrindinis dizainas. Spiraliniu būdu suvyniotam tarpikliui naudojama spirale suvyniota V formos metalinė juostelė su užpildu. Jie puikiai tinka daugeliui pritaikymų, tačiau gali būti linkę „išpūsti“, jei užpildas yra pažeistas. Gofruotojo metalo tarpiklis naudoja tvirtą, ištisinę gofruotą metalinę šerdį, kuri suteikia tvirtesnę, standesnę struktūrą. Ši konstrukcija pasižymi puikiu atsparumu išsipūtimui ir yra atsparesnė dideliam šiluminiam ciklui. Nors spiralės suvyniotos tarpinės yra geras bendrosios paskirties pasirinkimas, gofruotos metalinės tarpinės paprastai yra teikiamos žemo slėgio didelio skersmens flanšams ir tais atvejais, kai flanšo paviršius yra pažeistas arba netinkamas.
2 klausimas: ar gofruotą metalinį tarpiklį galima naudoti ant flanšo, kurio paviršius yra labai grubus?
Atsakymas: Taip, tai vienas iš pagrindinių jų privalumų. Gofruotas profilis veikia kaip lanksčių spyruoklių serija, galinti susispausti ir prisitaikyti prie paviršiaus nelygumų. Minkštas sandarinimo elementas (grafitas arba PTFE) užpildo mikroskopinius tarpus, sukurdamas sandarumą. Dėl to jie idealiai tinka taisyti senus, korozijos pažeistus flanšus, nereikalaujant dangos atnaujinimo. Tačiau visada rekomenduojame pakankamai lygų ir plokščią flanšo paviršių, kad būtų pasiektas optimalus sandarinimas. Labai grubiems flanšams gali prireikti storesnio sandarinimo elemento arba didesnio tankio dangos. Mūsų techninė komanda gali patarti dėl geriausio sprendimo jūsų konkrečiai situacijai.
3 klausimas: kokį sukimo momentą turėčiau naudoti prisukant gofruotą metalinį tarpiklį?
Atsakymas: nėra vienos sukimo momento vertės. Tai priklauso nuo tarpiklio dydžio, varžto dydžio, flanšo įvertinimo ir tarpiklio medžiagos. Tikslas yra pasiekti rekomenduojamą tarpiklio įtempį (paprastai 50-150 N/mm² gofruoto metalo tarpikliams) nesuspaudžiant šerdies. Su kiekviena tiekiama tarpine pateikiame išsamią sukimo momento procedūrą, kuri apskaičiuojama pagal jūsų konkrečią flanšo konstrukciją. Ši procedūra nurodys sukimo momentą ft-lbs arba Nm, priveržimo seką ir važiavimų skaičių. Būtina laikytis šios procedūros, kad būtų užtikrintas sandarumas ir išvengta žalos. Niekada neviršykite rekomenduojamo sukimo momento.
4 klausimas: ar gofruoto metalo tarpikliai tinkami vakuuminiam aptarnavimui?
Atsakymas: Taip, visiškai. Gofruoti metaliniai tarpikliai puikiai tinka naudoti vakuume, įskaitant aukštą vakuumą. Jų standi šerdis neleidžia jiems įsitraukti į flanšo tarpą, kitaip nei kai kurių minkštesnių lakštinių tarpiklių. Gofruotas dizainas taip pat užtikrina teigiamą sandarumą net esant neigiamam slėgiui. Rekomenduojame konstrukciją su vidiniu atraminiu žiedu, kad būtų išvengta griūties į vidų, ir didelio tankio sandarinimo elementą, kad būtų sumažintas dujų išsiskyrimas. Mūsų gamykla Ningbo Kaxite Sealing Materials Co., Ltd. tiekė gofruotus metalinius tarpiklius, skirtus daugeliui vakuuminių įrenginių, įskaitant farmacijos ir puslaidininkių pramonę.
5 klausimas: kaip laikyti gofruotus metalinius tarpiklius, kad prieš montuojant būtų užtikrintas jų vientisumas?
Atsakymas: Gofruotas metalines tarpines reikia laikyti švarioje, sausoje ir vėsioje aplinkoje. Jie turi būti apsaugoti nuo drėgmės, nešvarumų ir ekstremalių temperatūrų. Originalią pakuotę (dažnai sandarų plastikinį maišelį su sausintuvu) iki montavimo reikia laikyti nepažeistą, kad būtų išvengta rūdžių ar užteršimo. Jie turi būti laikomi plokščiai, kad būtų išvengta iškraipymų, ir ant jų negalima dėti kitų sunkių daiktų. Mūsų gamykla pateikia išsamias saugojimo instrukcijas su kiekviena siunta, kad tarpinės būtų pristatytos į vietą nepriekaištingos būklės.
Nuo žiauriausių terminių ir slėgio ciklų atlaikymo iki probleminių didelio skersmens flanšų sandarinimo ir neprilygstamo medžiagų lankstumo – gofruotas metalinis tarpiklis įrodė, kad yra geriausias sandarinimo sprendimas šiuolaikinėje chemijos perdirbimo pramonėje. Jo unikali inžinerija užtikrina tokį patikimumo, saugumo ir ekonomiškumo lygį, kurio tradicinės tarpiklių alternatyvos tiesiog negali prilygti. Techninės priežiūros inžinieriams ir gamyklos vadovams tai yra aktyvi investicija į ilgalaikę veiklą be nuotėkio.
