Gamintojams ir pramoninio sandarinimo profesionalams kai kurie dalykai taip nemalonu, kaip ką tik suvyniotos spiralinės tarpinės nuėmimas nuo įtvaro tik tam, kad aptiktų netolygų tankį, banguotus kraštus ar matmenų netikslumus. Ta nusivylimo akimirka rodo iššvaistytas medžiagas, prarastą laiką ir, svarbiausia, gaminį, kuris gali sugesti.
Nenuosekli apvija nėra tik gamybos nepatogumas; ji smogia į esmę, dėl kurios spiralės suvyniotos tarpinės yra patikimos. Apvijų tankis tiesiogiai veikia sandarumą, o mažesnio tankio apvijos nuolat prastesnės nei didesnio tankio apvijos. Kai gamybos linijose gaminamos nevienodo skerspjūvio, svyruojančių išorinių skersmenų arba laisvų apvijų tarpines, pasekmės apima toli už cecho grindų ribų – flanšų jungtis, vamzdynų sistemas ir galiausiai eksploatavimo saugumą.
Šiame straipsnyje nagrinėjama, kodėl daugelyje operacijų išlieka nenuosekli apvija, koks modernusautomatinė spiralinės tarpinės vyniojimo mašinatechnologija sprendžia šiuos iššūkius ir ką gali padaryti gamybos komandos, kad pasiektų pakartojamus ir patikimus rezultatus.
Prieš aptariant sprendimus, būtina suprasti, kodėl iš pradžių atsiranda nenuosekli apvija. Dauguma problemų skirstomos į tris kategorijas: mechanines problemas, medžiagų kintamuosius ir proceso valdymo spragas.
Apvijų mašinos mechaninis vientisumas tiesiogiai lemia kiekvienos jos gaminamos tarpinės kokybę. Kai komponentai susidėvi, atsipalaiduoja arba iškrenta iš eilės, atsirandantys tarpiklių defektai yra nuspėjami, bet neišvengiami.
| Simptomas | Galima priežastis | Poveikis tarpiklių kokybei |
|---|---|---|
| Netolygus apvijų įtempimas | Susidėvėję įtempimo įtaisai, netinkamas kalibravimas | Banguotas, netolygus tarpiklio profilis; tuštumos užpildo sluoksnyje |
| Nereguliarus mašinos triukšmas arba vibracija | Atsilaisvinę varžtai, susidėvėję guoliai | Nenuoseklus apvijos žingsnis; pagreitėjęs komponentų susidėvėjimas |
| Svyruojantis veleno greitis | Sugedusi VFD pavara, slysta pavaros diržas | Kintamojo sluoksnio tankis; matmenų nestabilumas |
| Tarpiklio deformacija apvijos metu | Netinkamas juostos aukščio reguliavimas | Kreipimasis; netolygus sluoksnių klojimas |
Tarp šių problemų netolygus įtempimas yra dažniausia banguoto, nevienodo tarpiklio priežastis. Kai vyniojimo ciklo metu metalinės juostelės ir užpildo medžiagos įtempimas kinta, susidarančioje tarpinėje atsiranda nelygumų, kurie kenkia jos sandarinimui. Esant kritinėms reikmėms, pvz., naftos chemijos perdirbimui ar energijos gamybai, net nedideli tankio svyravimai gali sukurti nuotėkio kelius svyruojant slėgio ir temperatūros sąlygoms.
Net ir puikiai prižiūrima vyniojimo mašina negali įveikti nekokybiškų žaliavų. Metalinė juostelė ir užpildo medžiaga turi atitikti nuoseklius matmenų ir savybių specifikacijas, kad būtų galima pakartoti rezultatus.
Įprastos su medžiaga susijusios apvijų problemos yra šios:
- Kintamo juostos storio: dėl metalinės juostos matuoklio svyravimų apvijos persidengimo netolygiai keičiasi tarpiklio tankis.
- Nenuoseklus užpildo tankis: dėl nevienodos užpildo medžiagos tarpiklio skerspjūvyje susidaro minkštos dėmės arba kietos vietos.
- Įtrūkimai arba briaunų defektai: metalinių juostelių kraštų trūkumai užstringa ant kreiptuvų, todėl susidaro įtempimo spygliai.
- Drėgmės užterštumas: Lanksčiame grafito užpilde sugerta drėgmė keičia suspaudimą ir vyniojimo elgesį.
Aukščiausios kokybės žaliavų tiekimas iš žinomų tiekėjų, tokių kaipKaksitaspadeda pašalinti šiuos kintamuosius, užtikrinant, kad automatinė spirale suvyniotų tarpiklių vyniojimo mašina gautų įvestis, optimizuota nuosekliam veikimui.
Ko gero, svarbiausias nenuoseklios vingiavimo veiksnys yra žmogiškasis elementas. Rankinės ir pusiau automatinės vyniojimo mašinos labai priklauso nuo operatoriaus įgūdžių, sprendimo ir dėmesio detalėms – kintamiesiems, kurie keičiasi nuo pamainos iki operatoriaus ir operatoriaus.
Įgudęs operatorius gali pagaminti puikias tarpines per pirmąsias tris pamainos valandas, tačiau nuovargis, išsiblaškymas ar paprasta žmogiška klaida neišvengiamai sukelia kintamumą. Dėl šio nenuspėjamumo rankinės operacijos netinkamos didelės apimties gamybai arba taikomoms programoms, kurioms reikalingas griežtas kokybės atsekamumas.
Šiuolaikinė automatinė vyniojimo mašina, skirta spiralinių tarpiklių technologijai, pašalina kintamumą, būdingą rankinėms operacijoms. Integruodamos programuojamus loginius valdiklius (PLC) ir servo valdomas apvijų galvutes, šios mašinos išlaiko tikslų įtempimo, žingsnio ir matmenų valdymą per kiekvieną apvijos ciklą.
Puikiai suprojektuotasautomatinė spiralinės tarpinės vyniojimo mašinaišsaugo ir vykdo apvijų parametrus skaitmeniniu tikslumu. Užprogramavus tarpiklio dydį ir specifikaciją, mašina pakartoja tą patį vyniojimo procesą – tą patį įtempimą, tą patį žingsnį, tą patį sluoksnių skaičių – kiekvienai tarpinei.
Pagrindiniai PLC valdomos apvijos pranašumai yra šie:
- Visiškas operatoriaus sukelto kintamumo pašalinimas
- Nuoseklus sluoksnio tankis visuose gamybos etapuose
- Greitas perjungimas tarp skirtingų tarpiklių specifikacijų
- Skaitmeninis kokybės užtikrinimo programų atsekamumas
Tokiems gamintojams kaip Kaxite šis tikslumas sudaro patikimų sandarinimo sprendimų, pristatomų klientams visame pasaulyje, pagrindą.
Pažangios automatinės vyniojimo mašinos turi realaus laiko stebėjimo sistemas, kurios gamybos metu nuolat seka įtempimo lygius, medžiagos padavimo greitį, apvijos greitį ir matmenų parametrus. Kai parametras nukrypsta už priimtinų ribų, mašina gali įspėti operatorius arba automatiškai koreguoti padėtį, kad ištaisytų būklę.
Šis uždaro ciklo grįžtamojo ryšio mechanizmas užtikrina, kad kiekviena tarpinė atitiktų specifikacijas, žymiai sumažindama laužo ir perdirbimo skaičių.

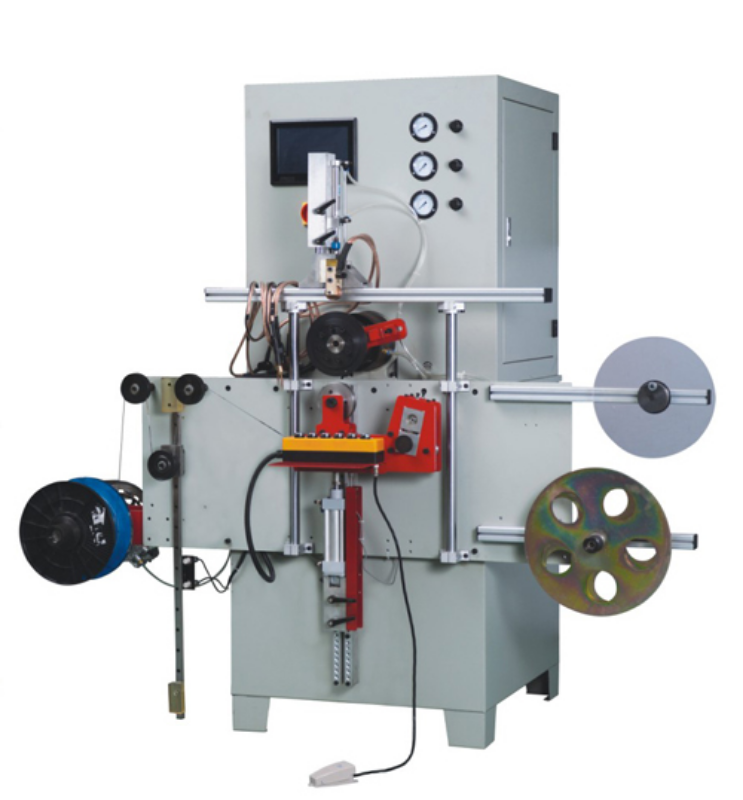

Kaksitas sukūrė visapusišką sandarinimo gamybos sprendimą, kuris sprendžia pagrindinius nenuoseklios apvijos iššūkius. KXT E300C automatinė spiralinių tarpiklių vyniojimo mašina užtikrina tikslius, pakartojamus rezultatus derindama tvirtą mechaninę konstrukciją ir pažangią automatiką.
| Parametras | Specifikacija |
|---|---|
| Darbo režimas | Tiek rankinis, tiek automatinis |
| Maksimalus tarpiklio OD | 500 mm |
| Minimalus tarpiklio ID | 25 mm |
| Tarpiklio OD tolerancija | ±0,2 mm |
| Veleno greitis | 0–312,5 aps./min |
| SWG storis | 4,5 mm (tinka 3,2 mm ir 6,4 mm keičiant volelį) |
| Bendra galia | 8kw |
| Gamybos tempas | 20–30 sekundžių vienam gabalui (ANSI 6 colių 150 LB) |
| Maitinimas | 380V arba 220V, 3 fazės |
| PLC | Xinjie |
KXT E300C palaiko tiek V, tiek W formos apvijų parinktis ir gali gaminti tarpiklius su vidiniais žiedais arba be jų. Jo greito keitimo įtvarų sistema sumažina perjungimo laiką nuo valandų iki minučių, todėl galima efektyviai gaminti mažomis partijomis ir pagal užsakymą.
Didesnio skersmens reikmėms „Kaxite“ siūlo horizontalias apvijų konfigūracijas, galinčias pagaminti iki 5000 mm OD tarpiklius, kurių pakartojamumas yra ±0,3 mm.
Dėl nenuoseklios apvijos atsiranda tiesioginių ir netiesioginių sąnaudų, kurios gerokai viršija medžiagų laužą. Apsvarstykite visą nepatikimos tarpiklių gamybos poveikį:
- Tiesioginės medžiagos atliekos: atmestos tarpinės rodo prarastą žaliavos vertę.
- Darbo neefektyvumas: laikas, sugaištas perdirbant sugedusias tarpines arba reguliuojant mašinas, sumažina našumą.
- Praleisti pristatymo terminai: dėl kokybės problemų sukeltas gamybos vėlavimas gali kelti pavojų santykiams su klientais.
- Lauko gedimo rizika: Nevienodo apvijų tankio tarpikliai gali nutekėti eksploatuojant, todėl galutiniams vartotojams kyla pavojus saugai ir gali sutrikti veikimas.
Pasaulinė spiralinių tarpiklių rinka ir toliau plečiasi – prognozuojama, kad augimas nuo 2,1 mlrd. USD 2026 m. iki 3,5 mlrd. USD iki 2033 m., o tai sudaro 7,1 % metinį augimo tempą. Didėjant paklausai, gamintojai, investuojantys į patikimą automatizuotą apvijų įrangą, užsiima rinkos dalimi, o konkurentai kovoja su nenuoseklia kokybe.
Be įrangos atnaujinimo, kelios veiklos praktikos padeda išlaikyti pastovų apvijų veikimą:
1. Reguliarus kalibravimas: pagal gamintojo specifikacijas patikrinkite įtempimo įtaisus ir matmenų valdiklius.
2. Profilaktinė priežiūra: pagal grafiką apžiūrėkite ir keiskite guolius, diržus ir susidėvėjusius komponentus.
3. Žaliavų kokybės kontrolė: nustatyti metalinių juostų ir užpildų tikrinimo procedūras.
4. Operatoriaus mokymas: net ir naudojant automatizuotą įrangą, apmokyti operatoriai yra būtini stebint ir šalinant triktis.
5. Aplinkos kontrolė: Palaikykite pastovią temperatūrą ir drėgmę gamybos vietose, kad sumažintumėte medžiagų kintamumą.
Taikydami šią praktiką kartu su modernia automatine spiralinių tarpiklių vyniojimo mašina, gamintojai gali pasiekti gamybos nuoseklumą, atitinkantį reikliausias pramonės specifikacijas.
A: Netolygus metalinės juostelės ir užpildo medžiagos įtempimas yra dažniausia banguotų, nevienodų tarpiklių priežastis. Kai įtempimas kinta apvijos ciklo metu – dėl susidėvėjusių įtempimo įtaisų, netinkamo kalibravimo ar nenuoseklaus medžiagos padavimo – susidariusioje tarpinėje atsiranda tankio svyravimų ir matmenų netolygumo. Šiuolaikinės automatinės vyniojimo mašinos sprendžia šią problemą naudodamos servo valdomas įtempimo valdymo sistemas, kurios palaiko tikslų, nuoseklų įtempimą per kiekvieną apvijos ciklą. Šios uždaro ciklo sistemos nuolat stebi įtampą ir atlieka reguliavimą realiuoju laiku, pašalindamos kintamumą, kuris vargina rankines ir pusiau automatines operacijas.
A: Automatinės vyniojimo mašinos padidina efektyvumą keliais mechanizmais. Pirma, PLC valdomas veikimas pašalina poreikį nuolat reguliuoti operatorių gamybos metu, todėl vienas operatorius gali valdyti kelias mašinas vienu metu. Antra, automatinio taškinio suvirinimo ir juostelių pjovimo funkcijos sumažina apdorojimo laiką po apvijos. Trečia, programuojamos perjungimo procedūros leidžia greitai perjungti skirtingų dydžių ir specifikacijų tarpiklius. Pavyzdžiui, KXT E300C gali pagaminti ANSI 6 colių 150 LB tarpiklį per 20–30 sekundžių, o perjungti į kitokį dydį reikia tik minučių, o ne valandų. Be to, automatizavimas žymiai sumažina atliekų kiekį, nes užtikrina vienodą kokybę visuose gamybos etapuose, tiesiogiai sumažinant medžiagų sąnaudas ir perdirbimo darbą.
A: Vertindami automatines vyniojimo mašinas, atsižvelkite į penkis pagrindinius veiksnius. Matmenų diapazonas: įsitikinkite, kad mašina gali atitikti reikiamus tarpiklio dydžius – tiek mažiausią ID, tiek didžiausią OD. Tikslumo specifikacijos: ieškokite paskelbtų leistinų nuokrypių; ±0,2 mm OD yra tipiškas pramonės etalonas. Valdymo sistema: PLC pagrįstas valdymas su programuojamais parametrais leidžia kartoti gamybos etapus. Medžiagų suderinamumas: patikrinkite, ar mašina gali dirbti su tam tikromis jūsų naudojamomis metalo rūšimis (304, 316 ir tt) ir užpildais (lanksčiu grafitu, PTFE ir kt.). Pagalbos infrastruktūra: atsižvelkite į gamintojo techninės pagalbos galimybes, atsarginių dalių prieinamumą ir dokumentuotas techninės priežiūros procedūras. Gamintojai, tokie kaip Kaxite, siūlo išsamius pagalbos išteklius, įskaitant techninę dokumentaciją ir trikčių šalinimo gaires, kad padėtų klientams išlaikyti optimalų mašinos veikimą per visą įrangos eksploatavimo laiką.
Nenuosekli apvija nėra neišvengiama spiralinių tarpiklių gamybos realybė. Tai yra išsprendžiama problema, kuriai reikia suprasti pagrindines kintamumo priežastis ir įgyvendinti sprendimus, sprendžiančius mechaninius, medžiagų ir proceso valdymo veiksnius.
Modernusautomatinė spiralinės tarpinės vyniojimo mašinaužtikrina tikslumą, pakartojamumą ir efektyvumą, kurio negali prilygti rankinės operacijos. Investuodami į pažangią įrangą iš žinomų gamintojų kaipKaksitas, gamybos komandos gali pašalinti nepasitenkinimą dėl nenuoseklios kokybės, sumažinti medžiagų švaistymą ir pagaminti patikimai veikiančias tarpines.
Plečiantis pasaulinei sandarinimo rinkai ir augant kokybės lūkesčiams, nebekyla klausimas, ar reikia automatizuoti vyniojimo operacijas, o kaip greitai galite pereiti.
