Naftos chemijos pramonėje vienas aukšto slėgio hidrokrekingo flanšo nuotėkis gali sukelti avarinį išjungimą, kuris kainuoja daugiau nei 500 000 USD per dieną dėl prarastos gamybos. Elektrinėje dėl garo nuotėkio ties turbinos įleidimo junge gali būti priverstinis išjungimas, kuris trunka kelias dienas. Tai nėra reti įvykiai. Jie yra tiesioginė sandarinimo gedimų pasekmė ir yra vienas iš svarbiausių neplanuotos priežiūros ir gamybos nuostolių šaltinių sunkiojoje pramonėje. Šio iššūkio centre esantis komponentas yra tarpiklis. Ir tarp tarpiklių vienas dizainas pasirodė esąs ypač veiksmingas siekiant užkirsti kelią šiems brangiems gedimams: žiedinės jungties tarpiklis.
Žiedinės jungties tarpiklis yra metalinis sandarinimo elementas, naudojamas esant aukštam slėgiui ir aukštai temperatūrai, kur dėl patikimumo nesiginčijama. Skirtingai nuo minkštųjų tarpiklių, kurių sandarumas priklauso nuo suspaudžiamumo, žiedinė jungties tarpinė sukuria sandarumą per tikslų metalo ir metalo kontaktą tarp tarpiklio ir griovelio flanšo paviršiuose. Ši konstrukcija užtikrina sandariklį, kuris yra atsparus prapūtimui, labai atsparus šiluminiam ciklui ir gali atlaikyti slėgį, kuris sunaikintų kitų tipų tarpiklius. Dėl to smarkiai sumažėja neplanuotos priežiūros ir gamybos nuostolių. Šiame straipsnyje bus paaiškinta, kaip žiedinės jungties tarpiklis tai pasiekia, nagrinėjant jo dizainą, medžiagas, montavimą ir veikimą reikliausioje pramoninėje aplinkoje. Ningbo Kaxite Sealing Materials Co., Ltd., mūsų gamykla gaminaŽiedinių jungčių tarpinėsdaugiau nei du dešimtmečius, ir mes patys matėme, kaip tinkamas tarpiklis gali pakeisti gamyklos patikimumą.
Žiedinės jungties tarpiklis yra tvirtas metalinis sandarinimo žiedas, kuris yra apdirbtas iki tikslių matmenų ir suprojektuotas taip, kad tilptų į atitinkamą griovelį, įpjautą flanšo paviršiuose. Tarpiklis paprastai yra ovalo arba aštuonkampio skerspjūvio ir yra įvairių standartinių dydžių, apibrėžtų API 6A ir ASME B16.20. Priveržus flanšo varžtus, tarpiklis suspaudžiamas tarp dviejų griovelių paviršių. Metalas šiek tiek deformuojasi, sudarydamas sandarų, linijinį kontaktinį sandariklį. Tai iš esmės skiriasi nuo minkšto tarpiklio, kuris priklauso nuo medžiagos suspaudžiamumo, kad užpildytų flanšo paviršiaus trūkumus. Žiedinės jungties tarpiklis priklauso nuo tikslios griovelio ir tarpiklio geometrijos, kad būtų sukurtas tvirtas ir patikimas sandariklis.
Pagrindinis žiedinės jungties tarpiklio pranašumas yra atsparumas prapūtimui. Minkštame tarpiklyje sandarinimo elementas yra tarp flanšo paviršių, tačiau jis nėra mechaniškai užfiksuotas. Jei vidinis slėgis viršija varžtų gniuždymo jėgą, tarpiklis gali būti išstumtas iš jungties – tai reiškinys, vadinamas prapūtimu. Tai yra katastrofiškas gedimas, dėl kurio išsiskiria proceso skystis ir gali būti sužalotas arba mirtis. Žiedinės jungties tarpiklis negali išsipūsti, nes yra mechaniškai įstrigęs griovelyje. Griovelis veikia kaip izoliacinis indas, o tarpiklis yra suspaustas jame. Net ir praradus varžto apkrovą, tarpiklis lieka savo vietoje ir išlaiko sandarumą. Tai labai svarbi saugos funkcija aukšto slėgio įrenginiuose.
Žemiau esančioje lentelėje palyginamos žiedinių jungčių tarpiklių ir minkštųjų tarpiklių konstrukcijos ypatybės ir veikimo charakteristikos.
| Funkcija | Žiedinės jungties tarpiklis | Minkštas tarpiklis (lakštas) |
| Sandarinimo mechanizmas | Metalo-metalo linijos kontaktas | Minkštos medžiagos suspaudimas |
| Atsparumas išpūtimui | Puikus (mechaniškai įstrigęs) | Prastas (gali būti išspaustas) |
| Slėgio įvertinimas | Iki 10 000 psi (690 barų) | Iki 1000 psi (69 barai) |
| Temperatūros įvertinimas | Iki 1000°C (priklausomai nuo medžiagos) | Iki 500°C (priklausomai nuo medžiagos) |
| Pakartotinis naudojimas | Nerekomenduojama | Nerekomenduojama |
| Tipinės programos | Šulinių galvutės, vamzdynai, naftos perdirbimo gamyklos, elektrinės | Bendrieji pramoniniai vamzdynai, žemo slėgio sistemos |

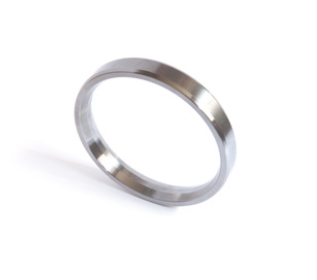

Žiedinės jungties tarpiklio konstrukcija yra standartizuota, kad būtų užtikrintas pakeičiamumas. Labiausiai paplitę stiliai yra R tipas (ovalus arba aštuonkampis), RX tipas (skirtas didesniam slėgiui) ir BX tipas (ypač aukštam slėgiui). Kiekvienas stilius turi tam tikrą griovelio geometriją ir slėgio įvertinimą. AtNingbo Kaxite Sealing Materials Co., Ltd., mes gaminame visus tris stilius iš įvairių medžiagų, kad atitiktume skirtingų pritaikymų reikalavimus.
Žiedinės jungties tarpiklio metalas su metalu yra raktas į jo gebėjimą išvengti prapūtimo ir nuotėkio. Priveržus flanšo varžtus, tarpiklis prispaudžiamas prie griovelių paviršių. Pradinis kontaktas yra linijinis - išlenktas tarpiklio paviršius susilieja su plokščiu griovelio paviršiumi. Didėjant varžto apkrovai, metalas ties kontaktine linija deformuojasi plastiškai, todėl susidaro platesnis kontakto plotas. Ši deformacija apsiriboja labai mažu regionu ir sukuria sandarumą, kuris yra sandarus ir elastingas. Sandariklis yra sandarus, nes metalo ir metalo kontaktas pašalina mikroskopinius tarpus, kurie leistų skysčiui išeiti. Jis yra elastingas, nes dėl tamprios tarpinės ir flanšo deformacijos jungtis gali prisitaikyti prie nedidelių judesių neprarandant kontakto.
Griovelio geometrija yra labai svarbi sandariklio veikimui. Griovelis yra apdirbtas tiksliu kampu (paprastai 23° R tipo tarpinėms) ir gyliu. Kai tarpiklis yra suspaustas, griovelio pleištavimas priverčia tarpiklio medžiagą tvirtai liestis su griovelio paviršiais. Taip sukuriamas sandariklis, kuris didėja didėjant slėgiui. Tai žinoma kaip slėginis sandariklis. Kuo didesnis vidinis slėgis, tuo labiau tarpiklis prispaudžiamas prie griovelių paviršių ir tuo sandaresnis tampa sandariklis. Tai yra priešinga minkštai tarpinei, kuri gali būti išstumta iš jungties dėl didelio slėgio. Žemiau esančioje lentelėje parodytas ryšys tarp vidinio slėgio ir žiedinės jungties tarpiklio sandarinimo jėgos.
| Vidinis slėgis (baras) | Sandarinimo jėga (N/mm) | Kontaktinis stresas (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Slėgiu maitinamas sandariklis yra tai, dėl ko žiedinės jungties tarpiklis taip veiksmingai apsaugo nuo prapūtimo. Net jei varžto apkrova sumažėja dėl šiluminio plėtimosi arba atsipalaidavimo, vidinis slėgis ir toliau maitina sandariklį. Tai labai svarbi saugos funkcija aukšto slėgio įrenginiuose. Mūsų gamykloje mes išbandome kiekvieną žiedinių jungčių tarpiklių partiją, kad patikrintume jų sandarinimo veikimą naudojant slėgio energiją. Mes naudojame hidraulinį bandymo įrenginį, kuris taiko vidinį slėgį bandymo flanšui ir matuoja nuotėkio greitį. Mūsų tarpikliai nuolat pasiekia nuotėkio rodiklius, kurie yra gerokai mažesni už API 6A ir ASME B16.20 leistinas ribas.
Medžiaga, iš kurios gaminamas žiedinės jungties tarpiklis, lemia jo gebėjimą atlaikyti koroziją ir šilumines sąlygas. Iš netinkamos medžiagos pagaminta tarpinė per anksti suges, todėl neplanuota priežiūra ir gamybos nuostoliai. Dažniausiai naudojamos žiedinių jungčių tarpiklių medžiagos yra minkšta geležis, mažai anglies turintis plienas, nerūdijantis plienas (304, 316, 321) ir egzotiški lydiniai, tokie kaip Inconel, Monel ir Hastelloy. Kiekviena medžiaga turi tam tikrą temperatūros diapazoną ir atsparumą korozijai. Medžiaga turi būti parenkama atsižvelgiant į proceso skystį, darbinę temperatūrą ir reikiamą tarnavimo laiką.
Minkšta geležis yra pati ekonomiškiausia medžiaga ir tinka žemos temperatūros, nerūdijančioms reikmėms. Mažai anglies turintis plienas naudojamas šiek tiek sudėtingesnėms reikmėms. Nerūdijantis plienas 304 ir 316 yra pramonės arkliai, pasižymintys geru atsparumu korozijai ir atsparumu aukštai temperatūrai. Nerūdijantis plienas 321 yra stabilizuotas titanu, kad būtų išvengta tarpgranulinės korozijos esant aukštai temperatūrai. Inconel ir Monel naudojami agresyviausioje aplinkoje, pavyzdžiui, tose, kuriose yra chloridų arba aukštos temperatūros garų. Žemiau esančioje lentelėje pateikiamos įprastų žiedinių jungčių tarpiklių medžiagų temperatūros ir korozijos ribų vadovas.
| Medžiaga | Maks. Temperatūra (°C) | Atsparumas korozijai | Tipinės programos |
| Minkšta geležis | 400 | Vargšas | Žemo slėgio, nerūdijančios paslaugos |
| Mažai anglies išskiriantis plienas | 500 | Sąžininga | Bendrieji pramoniniai vamzdynai |
| Nerūdijantis plienas 304 | 700 | Gerai | Dauguma naftos perdirbimo ir naftos chemijos paslaugų |
| Nerūdijantis plienas 316 | 800 | Labai geras | Korozinė aplinka, aukštos temperatūros garai |
| Nerūdijantis plienas 321 | 900 | Labai geras | Taikymas aukštoje temperatūroje |
| Inconel 625 | 1000 | Puikiai | Ekstremali temperatūra, labai ėsdinanti |
| Monel 400 | 800 | Puikiai | Chlorido turinčios aplinkos |
Tinkamos medžiagos pasirinkimas yra svarbus inžinerinis sprendimas. Proceso skysčiui neatspari tarpinė pradės koroziją, praras sandarumą ir gali užteršti procesą. Darbinei temperatūrai nepriskirta tarpinė suminkštės arba šliaužia, praras išankstinę apkrovą ir leis nutekėti. „Kaxite“ glaudžiai bendradarbiauja su klientais, siekdami parinkti optimalią medžiagą kiekvienai paskirčiai. Tvarkome išsamią medžiagų suderinamumo duomenų bazę ir galime pateikti konkrečias rekomendacijas pagal proceso sąlygas. Ši paslauga yra vienas iš būdų, kaip padedame savo klientams sumažinti neplanuotos priežiūros ir gamybos nuostolius.
Patvariausia pasaulyje žiedinės jungties tarpinė suges, jei ji nebus tinkamai sumontuota. Montavimas yra esminis sandariklio patikimumo veiksnys. Dažniausios montavimo klaidos: pakartotinis jau suspaustos tarpinės panaudojimas, tarpinės pažeidimas tvarkant, griovelio neišvalymas ir netolygus varžto sukimo momentas. Kiekviena iš šių klaidų gali sukelti ankstyvą gedimą. Tinkamas įrengimas yra sistemingas procesas, kurio reikia atidžiai sekti.
Pirmasis žingsnis yra patikrinti tarpiklį ir griovelį. Tarpiklis turi būti be defektų, tokių kaip įbrėžimai, įlenkimai ar korozija. Griovelis turi būti švarus, sausas ir be jokių šiukšlių ar senų tarpiklių. Bet koks griovelio pažeidimas bus perkeltas į tarpiklį, neleidžiant tinkamai sandarinti. Antrasis žingsnis yra tarpiklio montavimas griovelyje. Su tarpikliu reikia elgtis atsargiai, kad nepažeistumėte. Jis turi būti įdėtas į griovelį ir patikrintas, ar jis tinkamai pritvirtintas. Trečias žingsnis yra flanšų išlyginimas. Flanšai turi būti lygiagretūs ir išlyginti pagal nurodytą leistiną nuokrypį. Netinkamas išlygiavimas sukels netolygią tarpiklio apkrovą ir gali sukelti nuotėkį.
Ketvirtasis žingsnis yra priveržti varžtus. Tai turi būti daroma žvaigždute arba kryželiu, kelis kartus, kad būtų užtikrintas tolygus pakrovimas. Galutinis varžto sukimo momentas turi atitikti flanšo gamintojo specifikacijas. Būtina naudoti kalibruotą sukimo momento veržliaraktį. Žemiau esančioje lentelėje pateikiama diegimo veiksmų santrauka ir pagrindiniai dalykai, kuriuos reikia patikrinti.
| Žingsnis | Veiksmas | Raktų patikrinimas |
| 1 | Patikrinkite tarpiklį ir griovelį | Jokių defektų, švarus ir sausas |
| 2 | Įdėkite tarpiklį į griovelį | Tinkamai įsitaisęs |
| 3 | Sulygiuokite flanšus | Lygiagretus ir centre |
| 4 | Priveržkite varžtus žvaigždute | Keli praėjimai, vienodas sukimo momentas |
| 5 | Galutinis sukimo momento patikrinimas | Pagal specifikaciją |
Mūsų gamykloje pateikiame išsamias montavimo instrukcijas su kiekviena mūsų siunčiama žiedinio jungties tarpine. Taip pat savo klientams siūlome montavimo mokymus vietoje. Mūsų techninė komanda gali padėti bet kokiais montavimo klausimais. Laikydamiesi šių procedūrų, mūsų klientai gali užtikrinti, kad jų žiedinių jungčių tarpikliai užtikrins ilgalaikį patikimumą, kuris yra būtinas norint sumažinti neplanuotą priežiūrą ir gamybos nuostolius.
Bendra žiedinės jungties tarpiklio nuosavybės kaina (TCO) apima pradinę pirkimo kainą, įrengimo išlaidas, priežiūros išlaidas ir gedimo išlaidas. Nors pradinė žiedinės jungties tarpiklio pirkimo kaina yra didesnė nei minkštos tarpinės, TCO dažnai yra mažesnė, nes žiedinės jungties tarpiklis tarnauja ilgiau ir sugenda rečiau. Vienkartinis minkštos tarpinės gedimas gali kainuoti šimtus tūkstančių dolerių prarasta gamyba, o žiedinės jungties tarpiklis gali užkirsti kelią šiam gedimui. Žemiau esančioje lentelėje pateikiamas žiedinės jungties tarpiklio ir minkštosios tarpinės TCO palyginimas per 10 metų.
| Kainos komponentas | Žiedinės jungties tarpiklis | Minkšta tarpinė |
| Pradinė pirkimo kaina (už vienetą) | 50 USD | 10 USD |
| Pakeitimų skaičius (10 metų) | 2 | 6 |
| Bendra pirkimo kaina | 100 USD | 60 USD |
| Montavimo darbai (10 metų) | 200 USD | 600 USD |
| Nesėkmės kaina (10 metų) | 0 USD | 50 000 USD |
| Bendros nuosavybės išlaidos | 300 USD | 50 660 USD |
Lentelėje matyti, kad žiedinės jungties tarpinės TCO yra žymiai mažesnė nei minkštos tarpinės, nepaisant didesnės pradinės pirkimo kainos. Sutaupoma dėl sumažėjusio pakeitimų skaičiaus, mažesnės montavimo darbo jėgos ir gedimo išlaidų. Tai yra ekonominis argumentas naudoti žiedinių jungčių tarpiklius esant aukštam slėgiui ir aukštai temperatūrai. Vieno gedimo kaina gerokai viršija pačios tarpinės kainą. Ningbo Kaxite Sealing Materials Co., Ltd., mes padedame savo klientams apskaičiuoti jų sandarinimo sprendimų TCO. Manome, kad žiedinės jungties tarpiklis yra ekonomiškiausias sprendimas sudėtingoms reikmėms.
1 klausimas: ar galima pakartotinai naudoti žiedinės jungties tarpiklį, kai jis buvo suspaustas?
Atsakymas: Ne, žiedinės jungties tarpiklio negalima naudoti pakartotinai. Suspaudus tarpiklį, ji plastiškai deformuojasi ir sukietėja darbe. Pakartotinis jo naudojimas neužtikrins patikimo sandarinimo. Tarpinę reikia pakeisti kiekvieną kartą atidarius flanšą. Tai yra kritinė saugos praktika. Ningbo Kaxite Sealing Materials Co., Ltd., mes rekomenduojame savo klientams turėti tinkamą atsarginių tarpiklių inventorių, kad būtų išvengta pagundos pakartotinai panaudoti tarpiklį kritiniu atveju.
2 klausimas: kaip pasirinkti tinkamą žiedinės jungties tarpiklio medžiagą?
Atsakymas: Medžiagos pasirinkimas priklauso nuo proceso skysčio, darbinės temperatūros ir reikiamo atsparumo korozijai. Žemoje temperatūroje, nerūdijančiam darbui pakanka minkštos geležies arba mažai anglies turinčio plieno. Daugeliui naftos perdirbimo ir naftos chemijos įrenginių rekomenduojamas nerūdijantis plienas 304 arba 316. Aukštos temperatūros arba labai ėsdinantiems darbams gali prireikti egzotiškų lydinių, tokių kaip Inconel arba Monel. Mūsų techninė komanda gali pateikti konkrečias rekomendacijas pagal jūsų proceso sąlygas.
3 klausimas: kuo skiriasi R tipo, RX tipo ir BX tipo žiedinės jungties tarpiklis?
Atsakymas: R tipas yra standartinis ovalus arba aštuonkampis tarpiklis, naudojamas daugeliu atvejų. RX tipas turi modifikuotą geometriją, kuri užtikrina efektyvesnį sandarinimą esant didesniam slėgiui. BX tipas skirtas ypač aukštam slėgiui ir turi slėginę energiją. Kiekvienas tipas turi tam tikrą griovelio geometriją ir slėgio įvertinimą. Mūsų gamykla gamina visus tris tipus, o mes galime padėti išsirinkti tinkamiausią jūsų pritaikymui.
4 klausimas: kaip sužinoti, ar žiedo jungties tarpiklis buvo pažeistas?
Atsakymas: Pažeistoje žiedinės jungties tarpinėje gali būti matomų įbrėžimų, įlenkimų arba korozijos. Jis taip pat gali būti deformuotas iš apvalios arba suploto skerspjūvio. Jei yra kuris nors iš šių požymių, tarpiklio naudoti negalima. Net nedidelis defektas gali trukdyti tinkamai sandarinti tarpiklį. Prieš montuodami visada atidžiai patikrinkite tarpiklį.
5 klausimas: koks didžiausias žiedinės jungties tarpiklio slėgis?
Atsakymas: maksimalus žiedinės jungties tarpiklio slėgis priklauso nuo tipo ir medžiagos. R tipo tarpikliai paprastai vertinami iki 5000 psi (345 barų). RX tipo tarpikliai yra įvertinti iki 10 000 psi (690 barų). BX tipo tarpiklių vardinė vertė siekia 15 000 psi (1 034 barų) arba daugiau. Tikrasis slėgis taip pat priklauso nuo flanšo nominalo ir varžto apkrovos. Mūsų gamykla gali pateikti konkrečius slėgio įvertinimus kiekvienam tarpiklio tipui ir medžiagai.
Žiedinės jungties tarpiklis yra labai svarbus komponentas, siekiant sumažinti neplanuotą techninę priežiūrą ir gamybos nuostolius aukšto slėgio pramoninėse sistemose. Dėl metalo ir metalo sandarinimo, slėginės konstrukcijos ir atsparumo prapūtimui jis yra patikimiausias sandarinimo sprendimas sudėtingoms reikmėms. Pasirinkę tinkamą medžiagą, tinkamai sumontavę tarpiklį ir vykdydami prevencinės priežiūros programą, gamyklos operatoriai gali praktiškai pašalinti su tarpikliu susijusius gedimus. Rezultatas – ilgesnis veikimo laikas, mažesnės priežiūros išlaidos ir saugesnė darbo aplinka.
Ningbo Kaxite Sealing Materials Co., Ltd., mūsų gamykla daugiau nei du dešimtmečius gamina žiedinių jungčių tarpiklius. Siūlome visą asortimentą standartinių ir nestandartinių tarpiklių iš įvairių medžiagų. Mūsų techninė komanda gali padėti pasirinkti medžiagas, mokymus montuoti ir gedimų analizę. Esame įsipareigoję padėti savo klientams pasiekti aukščiausią jų veiklos patikimumo ir saugumo lygį.
Susisiekite su Ningbo Kaxite Sealing Materials Co., Ltd. šiandienNorėdami sužinoti daugiau apie mūsų žiedinių jungčių tarpiklius ir kaip jie gali sumažinti neplanuotą priežiūrą ir gamybos nuostolius.
